2.5寸勾配まで対応の防災平板瓦。流れ方向の働き長さの調整は ±35mm。 流れ方向の働き長さの調整が±35mm、複雑な形状の屋根にもピッタリと納まります。ロック工法をさらに改良し、高機能な緩勾配対応の平板防災瓦。 |
 銀富士  |
 ストレートブラック |
 マットブラウン |
 昴 |
 ラスティーグリーン  |
 クリアマット  |
▼画像クリックで拡大 | |
 紐付三角棟仕様 |
 i-Net隅瓦仕様 ※ |
| ※ 対応色 ストレートブラック・銀富士・マットブラウン | |
▼画像クリックで拡大 | |
 幅広袖仕様 |
 兼用袖仕様 |
 i-Net袖仕様 ※ |
|
| ※ 対応色 ストレートブラック・銀富士・マットブラウン | |
 | |
 |

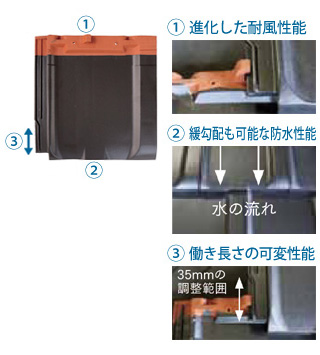

吹き上がりの際、斜め下方に傾斜した防災フック部が防災ロック部上面を面で押さえます。 従来の防災構造と比べ、面で係合するためフック部の応力集中を軽減し、耐風性能を向上させました。 |
 |
瓦表面の雨水をR形状でコントロールします。 ウォーターチャンネルに雨水を集めないことで、豪雨の際にもウォーターチャンネルのオーバーフローを抑制します。 業界トップクラスの防水性能は、2.5寸勾配にも使用可能です。 |
 |
働き長さの調整範囲が35mmあることで、流れ長さで8段以上あれば、桟木ピッチの調整で瓦の切断を不要にし、 施工の簡略化及び廃材量の削減で効果を発揮します。 |
| 全長 | 352mm |
| 全幅 | 341mm |
| 働き長さ | 280mm(250〜285mm) |
| 働き幅 | 303mm |
| 重量 | 3.5kg/枚 (41.3kg/m2) |
| 葺き枚数 | 40枚/坪 |
| ■屋根勾配とその流れ長さ | |||||||
| 屋根勾配 | 2.5寸 | 3寸 | 3.5寸 | 4寸 | 4.5寸 | 5寸 | 6寸 |
| 流れ長さ | 6m | 8m | 10m | 12m | 15m | 18m | 24m |
