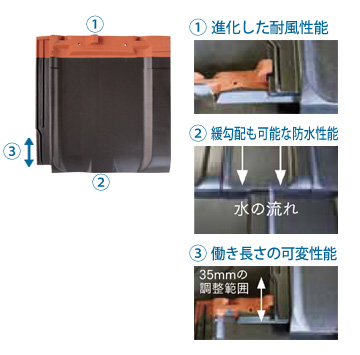

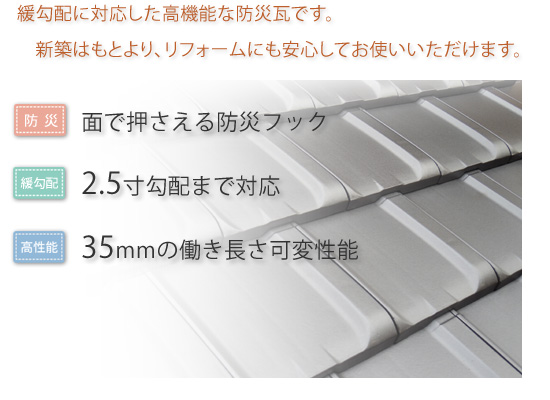

吹き上がりの際、斜め下方に傾斜した防災フック部が防災ロック部上面を面で押さえます。
従来の防災構造と比べ、面で係合するためフック部の応力集中を軽減し、耐風性能を向上させました。 |
![](./exa/exbot2.jpg) |
瓦表面の雨水をR形状でコントロールします。
ウォーターチャンネルに雨水を集めないことで、豪雨の際にもウォーターチャンネルのオーバーフローを抑制します。
業界トップクラスの防水性能は、2.5寸勾配にも使用可能です。 |
![](./exa/exbot3.jpg) |
働き長さの調整範囲が35mmあることで、流れ長さで8段以上あれば、桟木ピッチの調整で瓦の切断を不要にし、
施工の簡略化及び廃材量の削減で効果を発揮します。 |
全長 | 352mm |
全幅 | 341mm |
働き長さ | 280mm(250〜285mm) |
働き幅 | 303mm |
重量 | 3.5kg/枚 (41.3kg/m2) |
葺き枚数 | 40枚/坪 |
■屋根勾配とその流れ長さ |
屋根勾配 |
2.5寸 |
3寸 |
3.5寸 |
4寸 |
4.5寸 |
5寸 |
6寸 |
流れ長さ |
6m |
8m |
10m |
12m |
15m |
18m |
24m |
