三州瓦・和形(防災瓦)

三州瓦・和形(防災瓦) 三州瓦・スーパーJII
三州瓦・イーグルエクサ 三州瓦・イーグルエクサマックス 三州瓦・防災フィット
三州瓦・イーグルマキシム 三州瓦・ソレイユS49

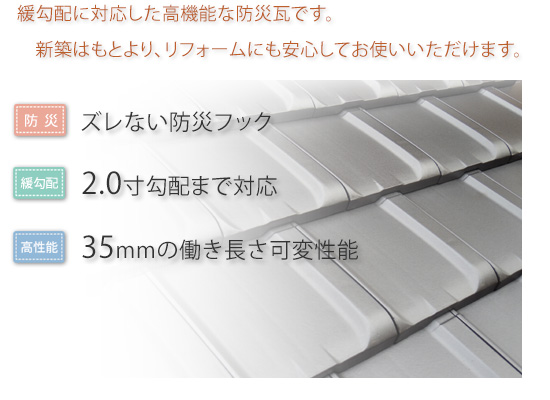

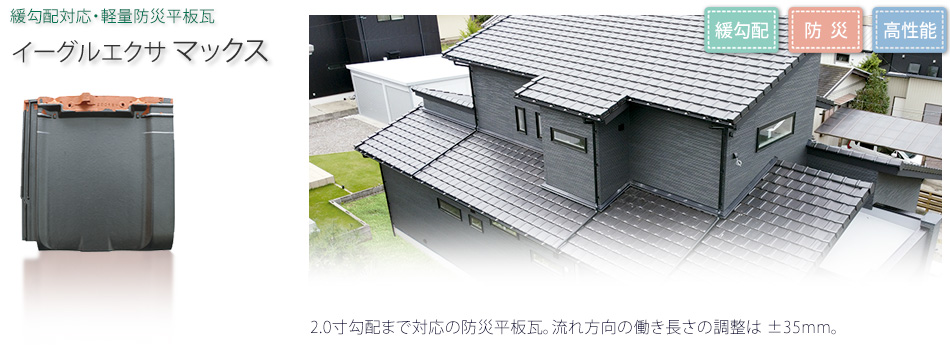

流れ方向の働き長さの調整が±35mm、複雑な形状の屋根にもピッタリと納まります。ロック工法をさらに改良し、高機能な緩勾配対応の平板防災瓦。 ★従来のイーグルエクサと互換性があります。




銀富士
遮熱レベル

ストレートブラック
遮熱レベル

マットブラウン
遮熱レベル





▼画像クリックで拡大

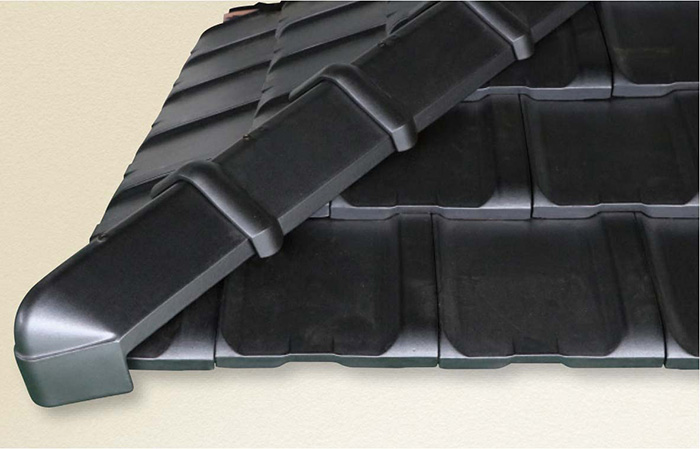

紐付三角棟仕様

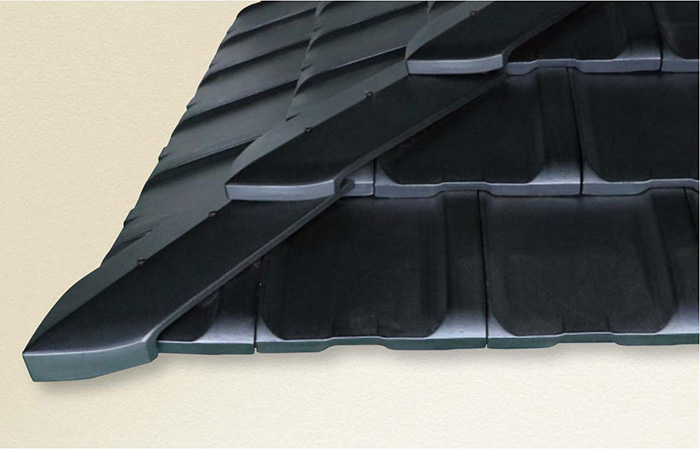

i-Net隅瓦仕様


▼画像クリックで拡大

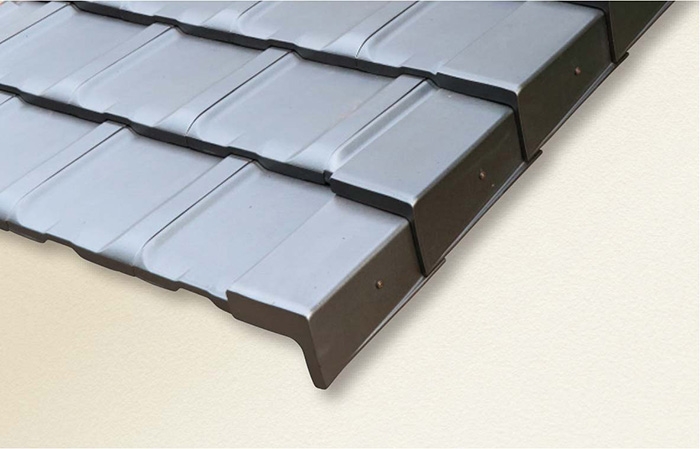

幅広袖仕様

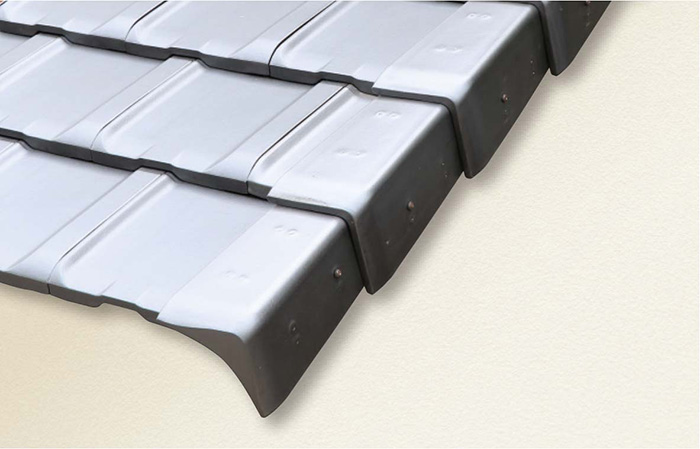

兼用袖仕様

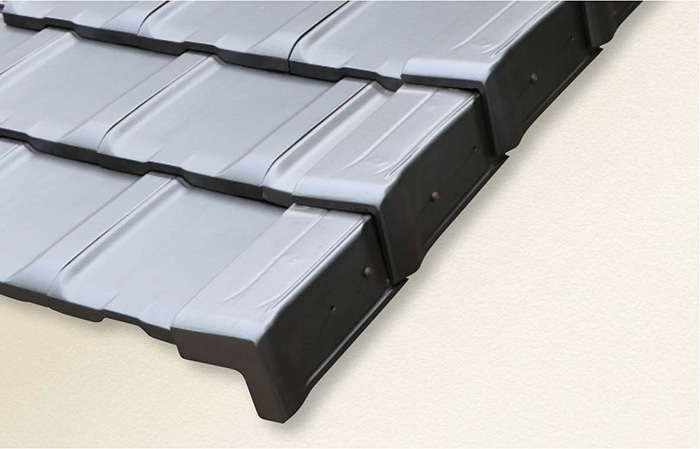

i-Net袖仕様
 ※

施工例はこちら

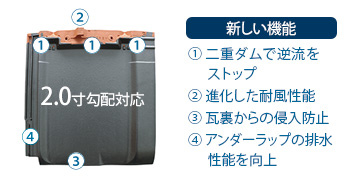

(1) 止水壁を追加し逆流をストップ

中央の高い止水壁はそのままに、さらに左右に雨水の逆流を防ぐ止水壁を追加しました。 これにより業界トップクラスの2.0寸勾配にも対応可能です。
(2) より進化した耐風性能

上の瓦の防災ロック部に半円状の溝を付けることにより、下の瓦の防災フックが横にズレるのを防ぎます。 従来と同等の耐風性能を確保しつつ防災フックの欠けを抑制し大幅な耐久性向上を実現しました。

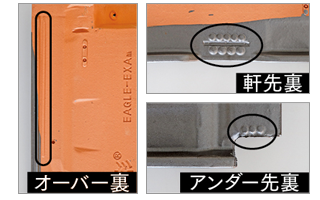

(3) 瓦裏から伝わる水もストップ

表面張力により瓦裏面を伝わる雨水も、軒先裏面に掘られた防水溝が侵入を防止します。
(4) アンダーラップの排水性能を向上

アンダーラップに半円状の溝を成形することにより、スムーズな排水を実現。雨水の滞留を許しません。
吹き上がりの際、斜め下方に傾斜した防災フック部が防災ロック部上面を面で押さえます。 従来の防災構造と比べ、面で係合するためフック部の応力集中を軽減し、耐風性能を向上させました。
瓦表面の雨水をR形状でコントロールします。 ウォーターチャンネルに雨水を集めないことで、豪雨の際にもウォーターチャンネルのオーバーフローを抑制します。 業界トップクラスの防水性能は、2.5寸勾配にも使用可能です。
働き長さの調整範囲が35mmあることで、流れ長さで8段以上あれば、桟木ピッチの調整で瓦の切断を不要にし、 施工の簡略化及び廃材量の削減で効果を発揮します。

全長 352mm
全幅 339mm
働き長さ 280mm(250〜285mm)
働き幅 303mm
重量 3.5kg/枚 (41.3kg/m2)
葺き枚数 40枚/坪

■屋根勾配とその流れ長さ
屋根勾配 2.0寸 2.5寸 3寸 3.5寸 4寸 4.5寸 5寸 6寸
流れ長さ 8m 10m 12m 14m 16m 19m 22m 28m


カタログ

施工要領書



※イーグルエクサの画像をお使いいただけます。
