設計士のための三州瓦マニュアル|三州瓦CADデータ

CAD TOP PAGE
部分詳細図
  J形−53A
■J形−木造
■J形−RC
■J形−鉄骨
  F形−40
■F形−木造
■F形−RC
■F形−鉄骨
  S形−49A
■S形−木造
■S形−RC
■S形−鉄骨
瓦部分寸法
  J形−53A
■J形−桟・軒・袖
■J形−平部役物
■J形−棟部他
  F形−40
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形−49A
■S形−49A
屋根図面
  J形
■J形
  F形
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形
■S形

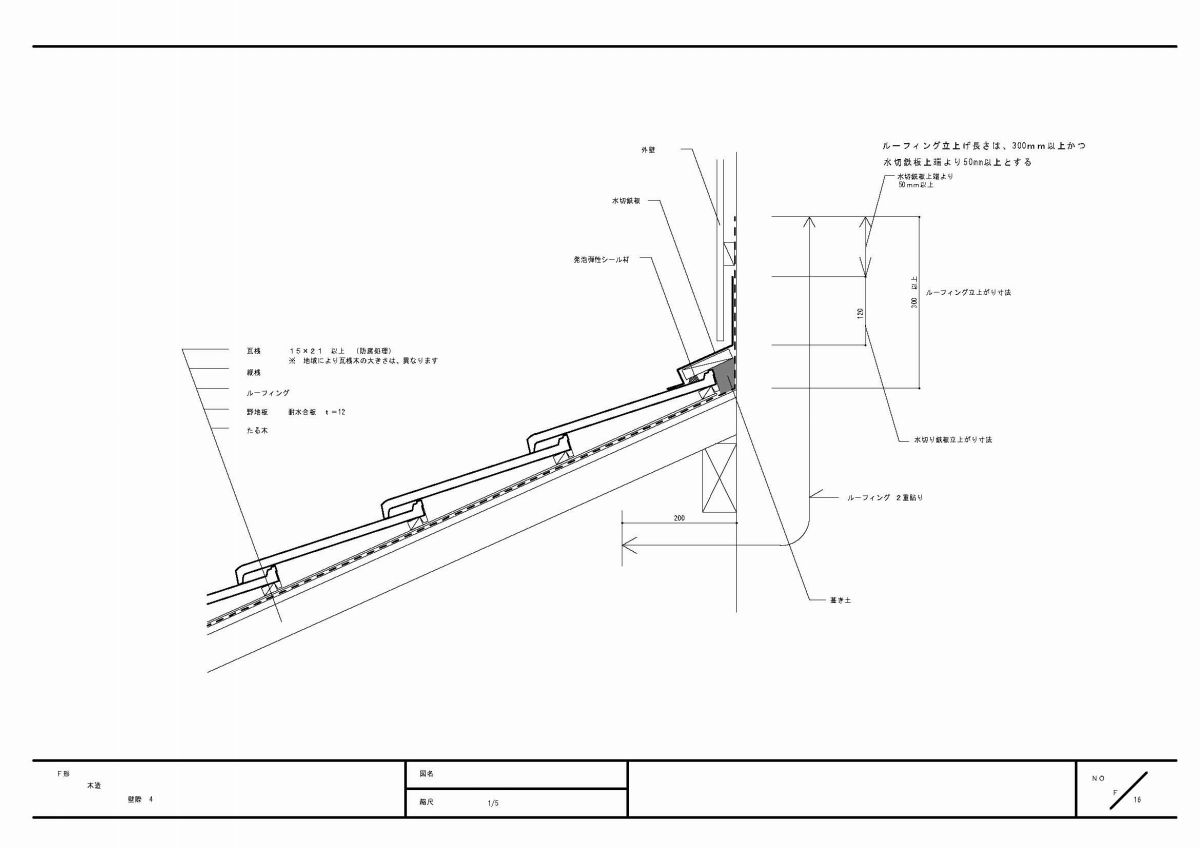

F形−40−木造 部分詳細図

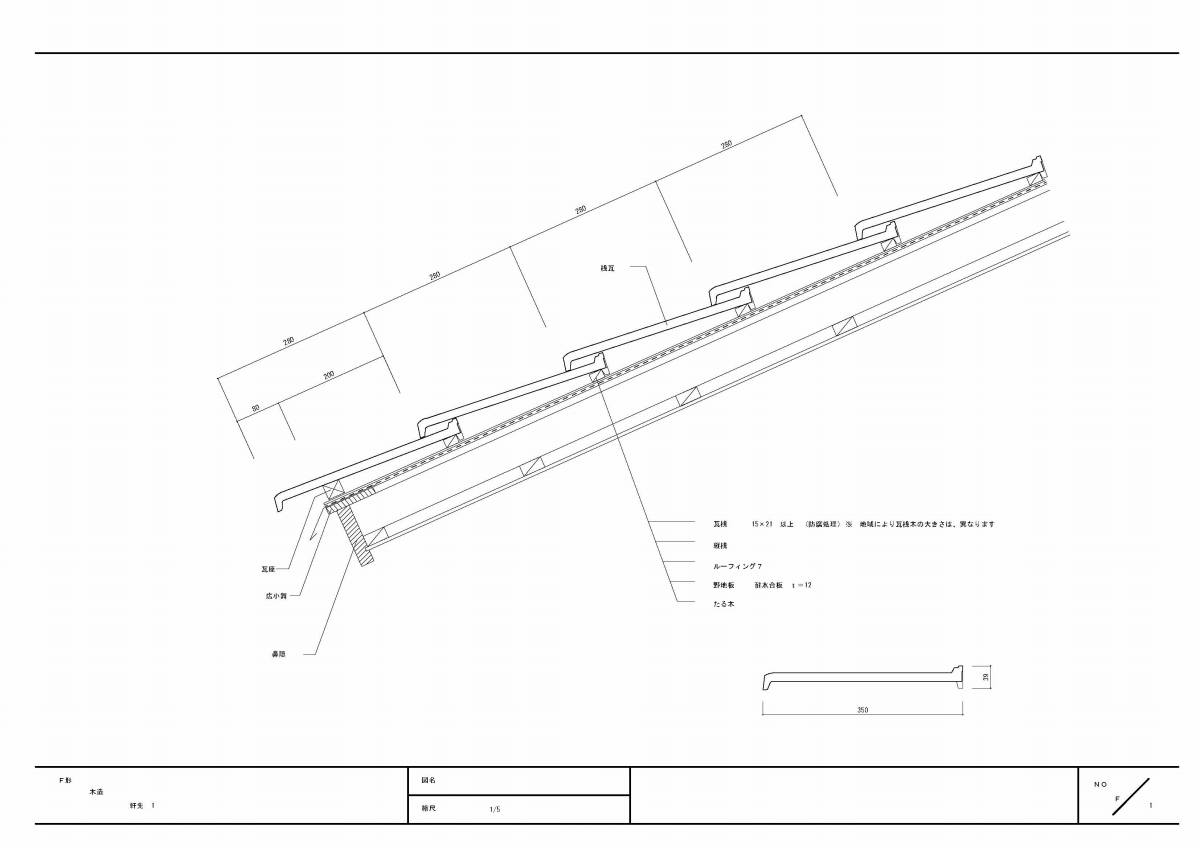

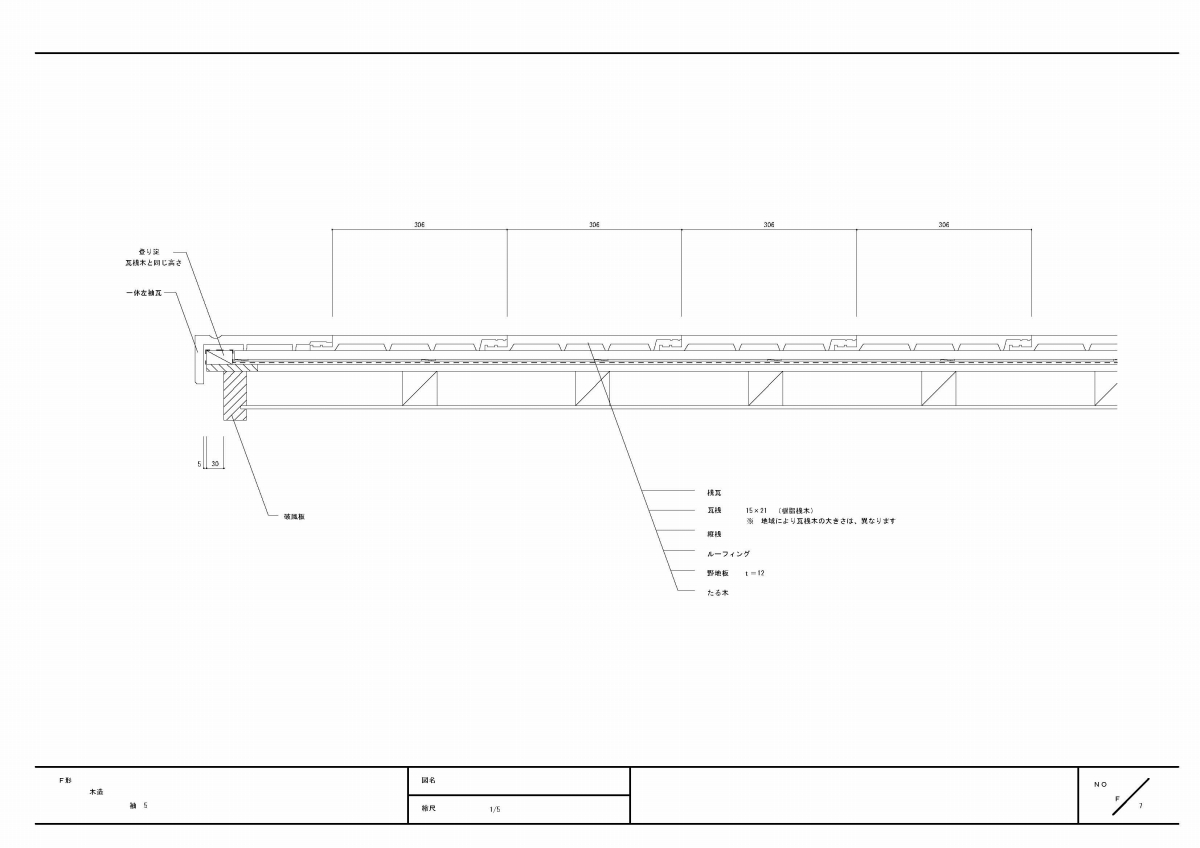

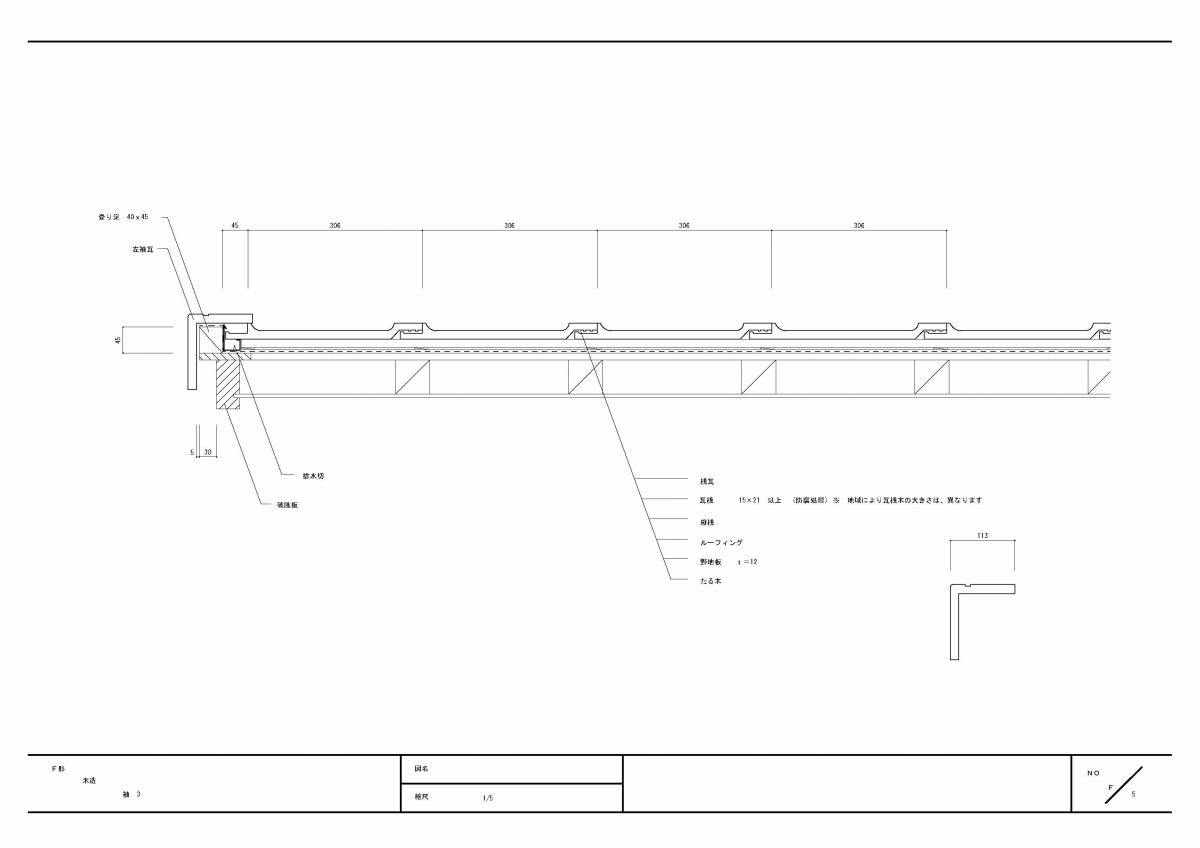

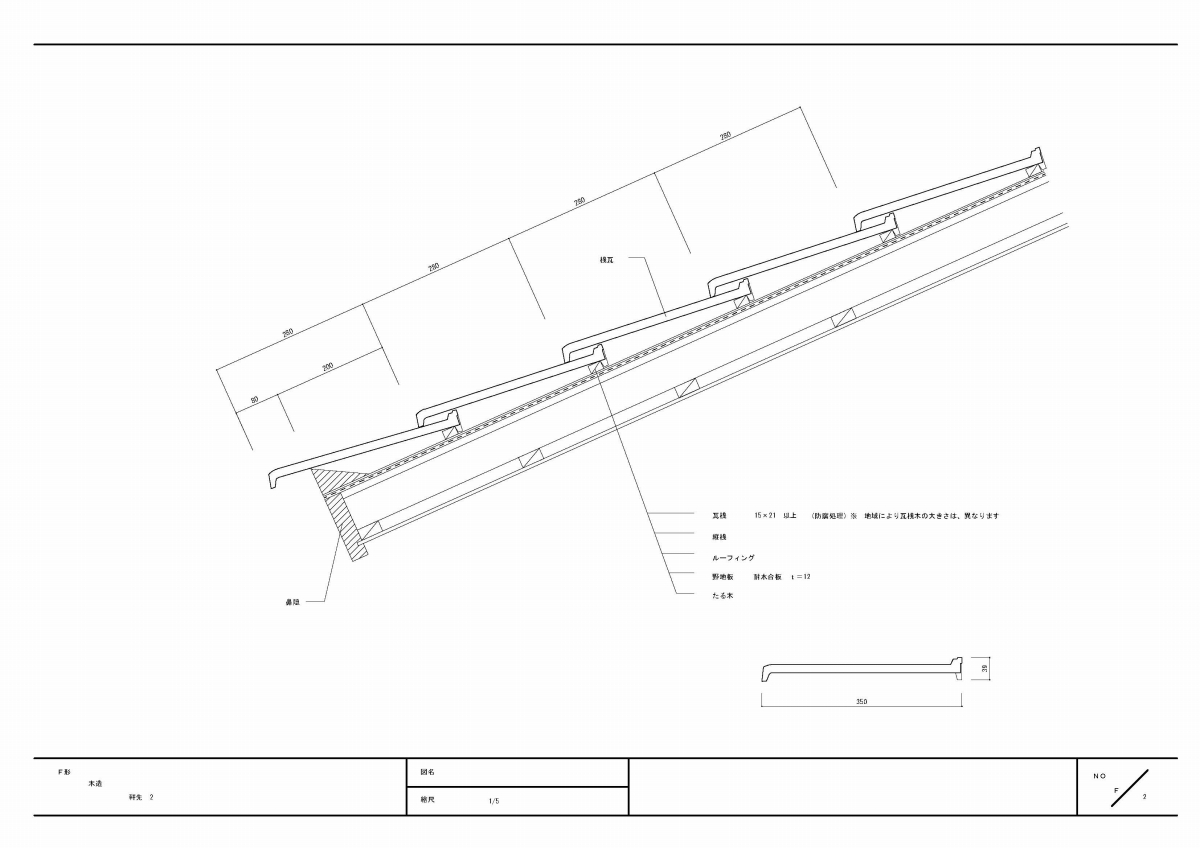

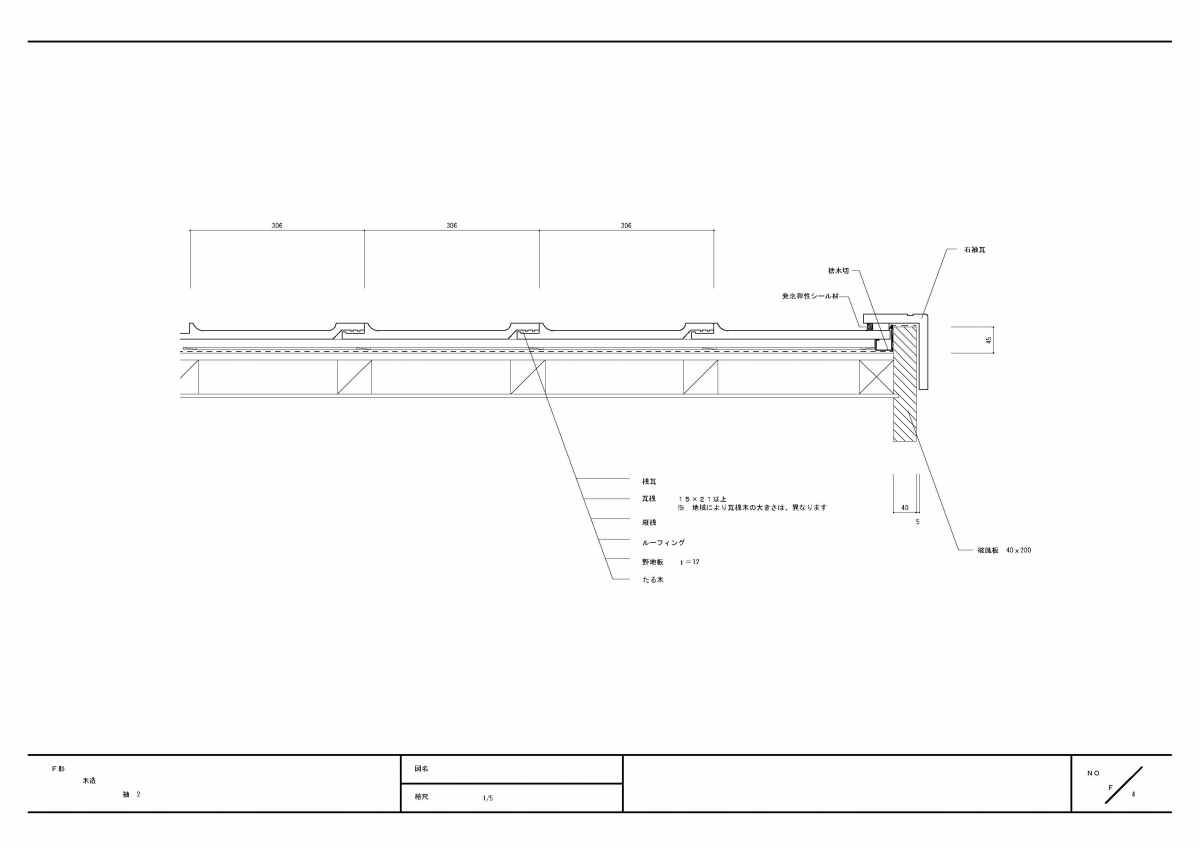

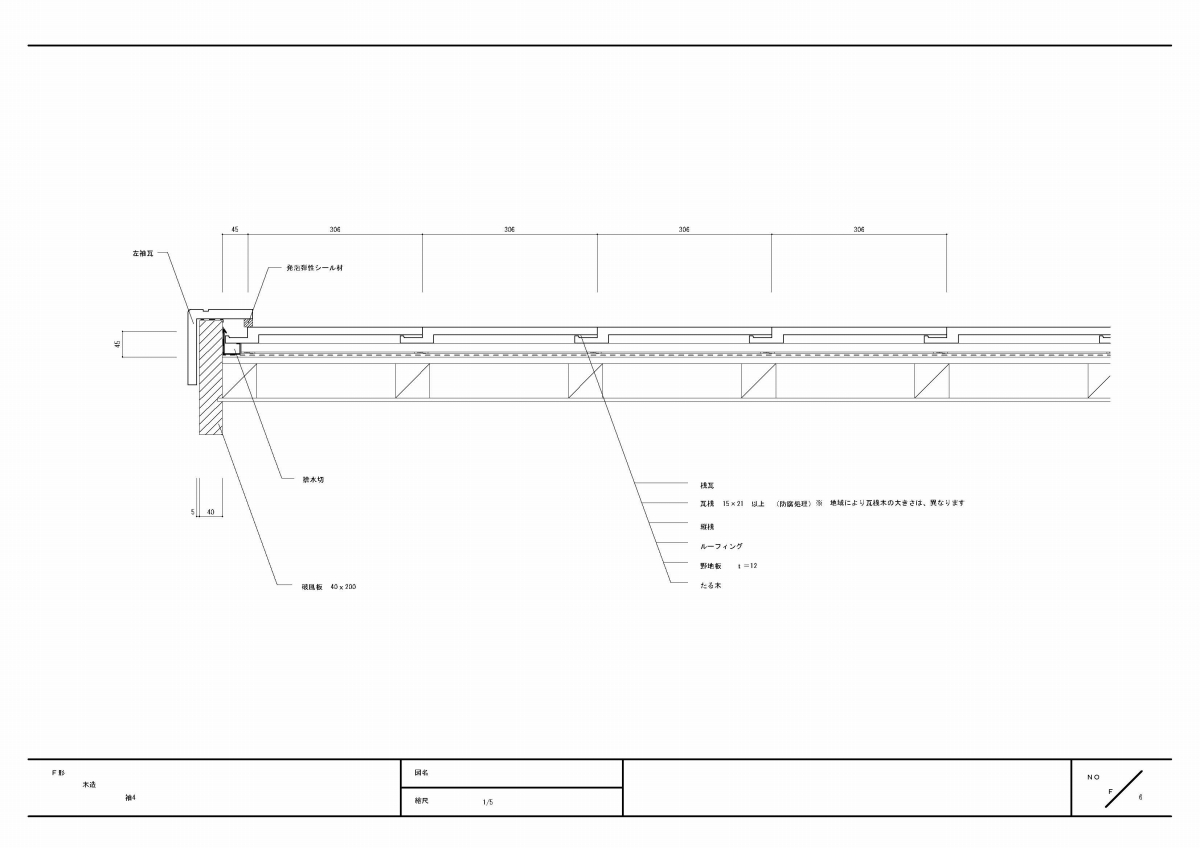

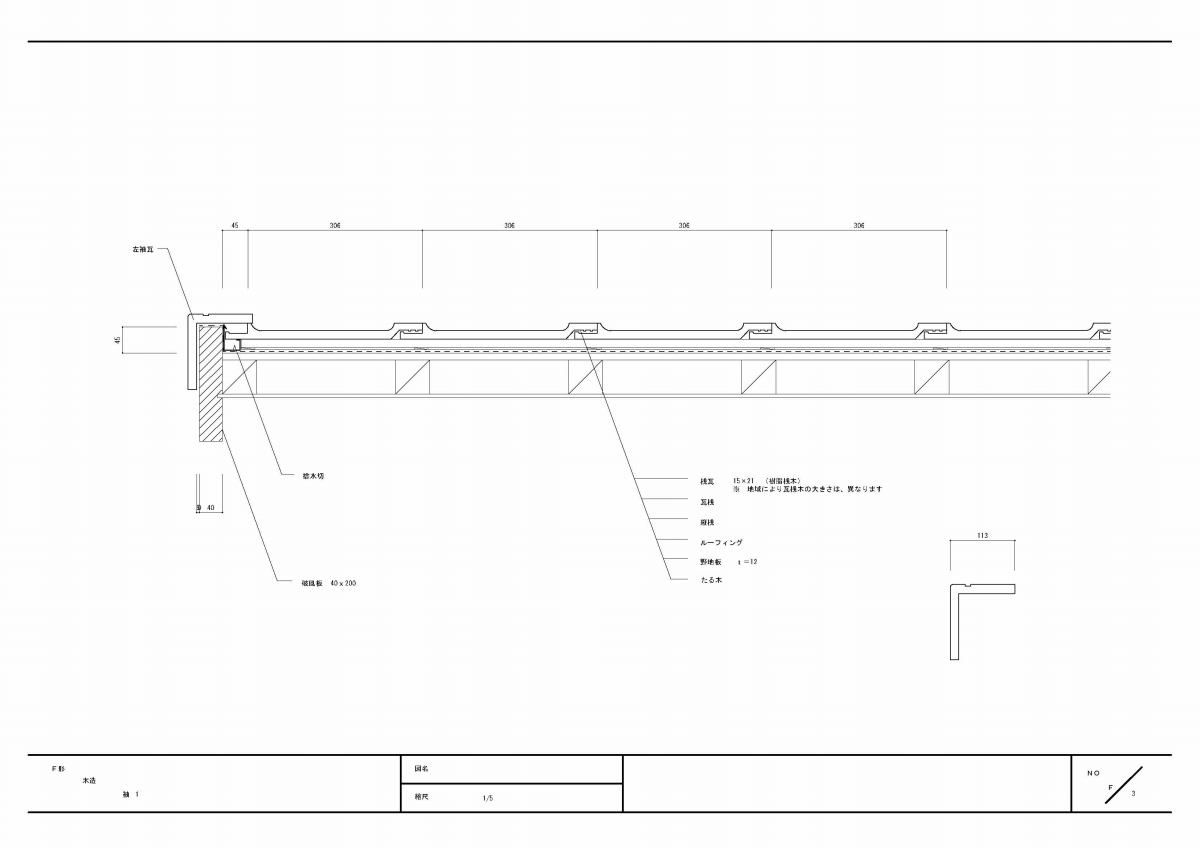

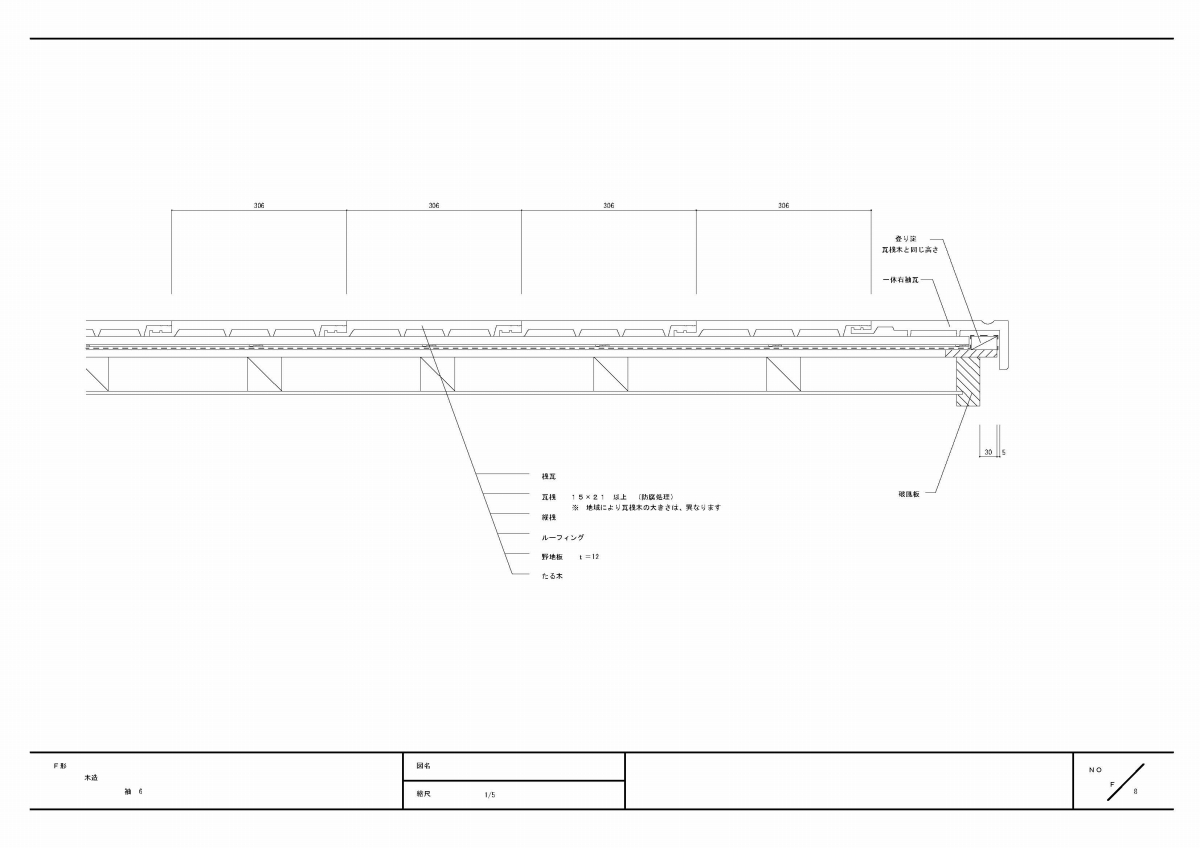

軒部1 DXF JWW JWK PDF   軒部2 DXF JWW JWK PDF   左袖部1 DXF JWW JWK PDF
軒部1 軒部2 左袖部1

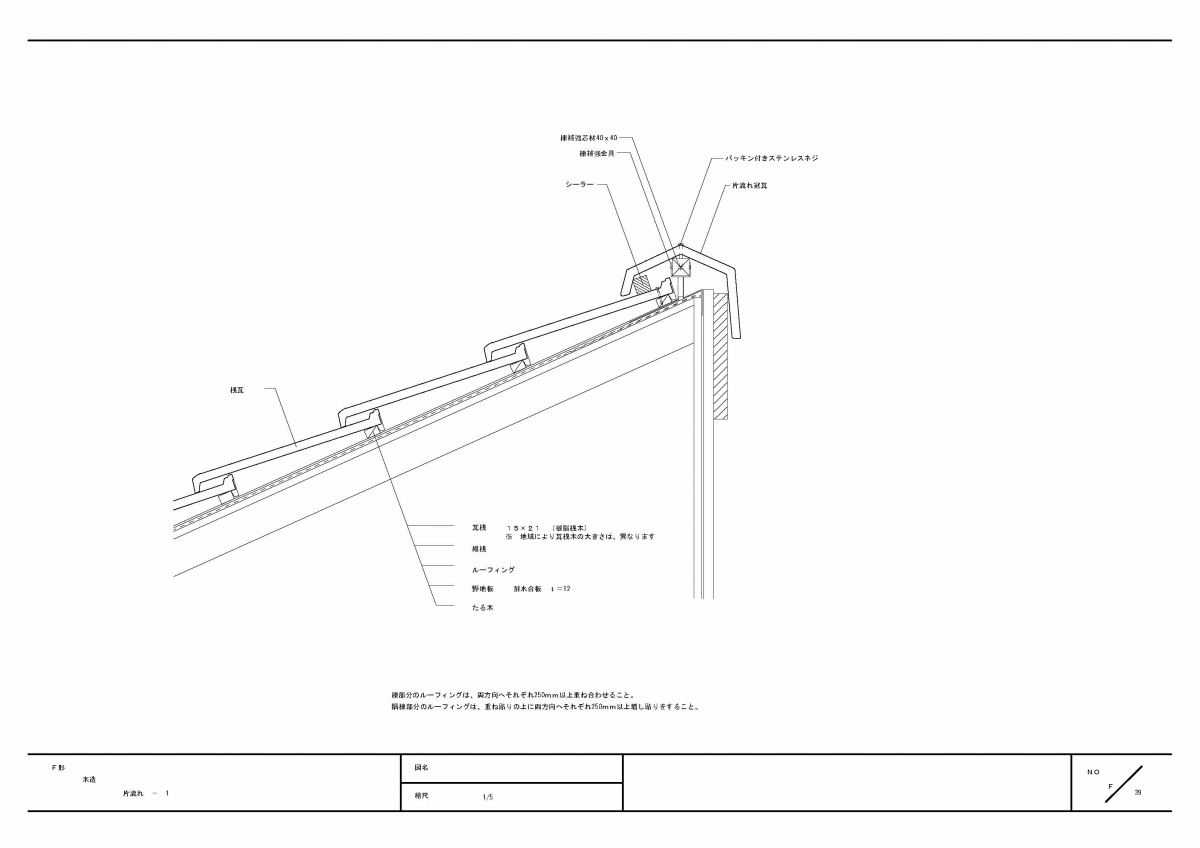

右袖部2 DXF JWW JWK PDF   左袖部3 DXF JWW JWK PDF   左袖部4 DXF JWW JWK PDF
右袖部2 左袖部3 左袖部4

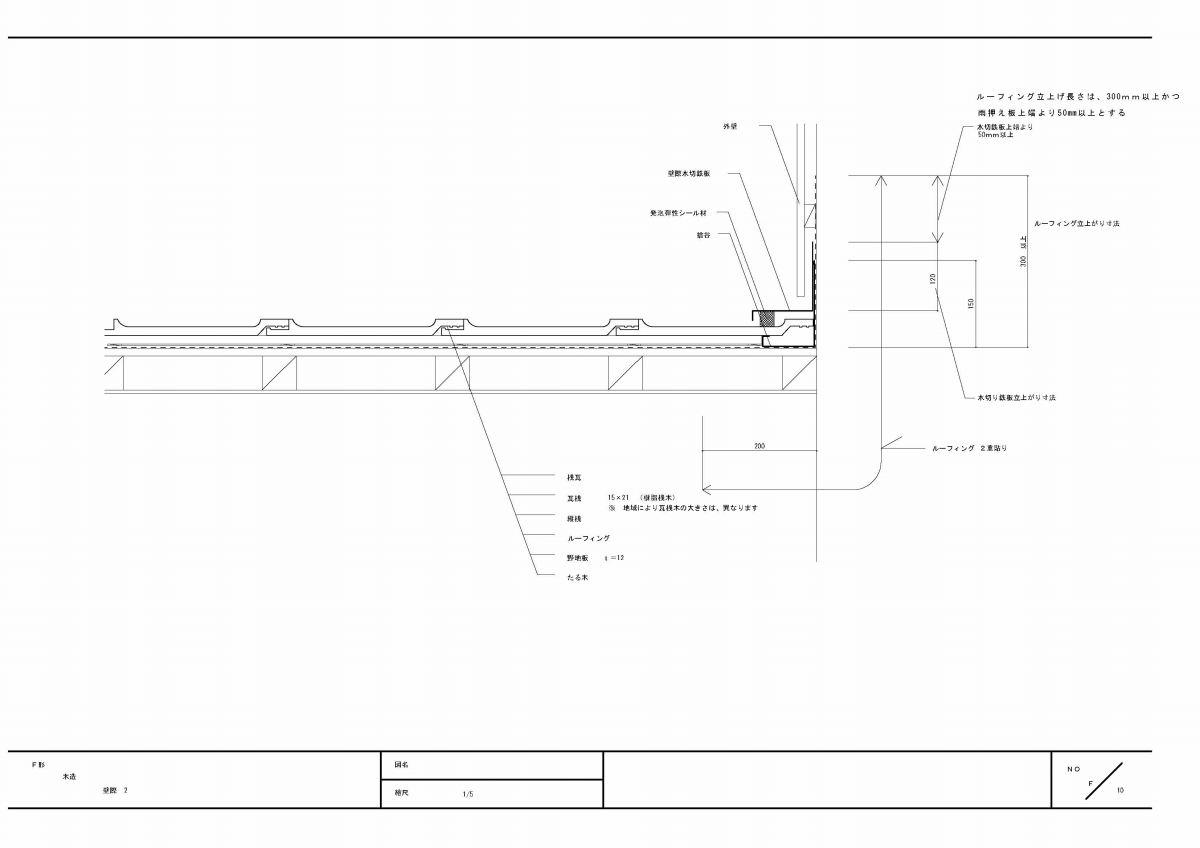

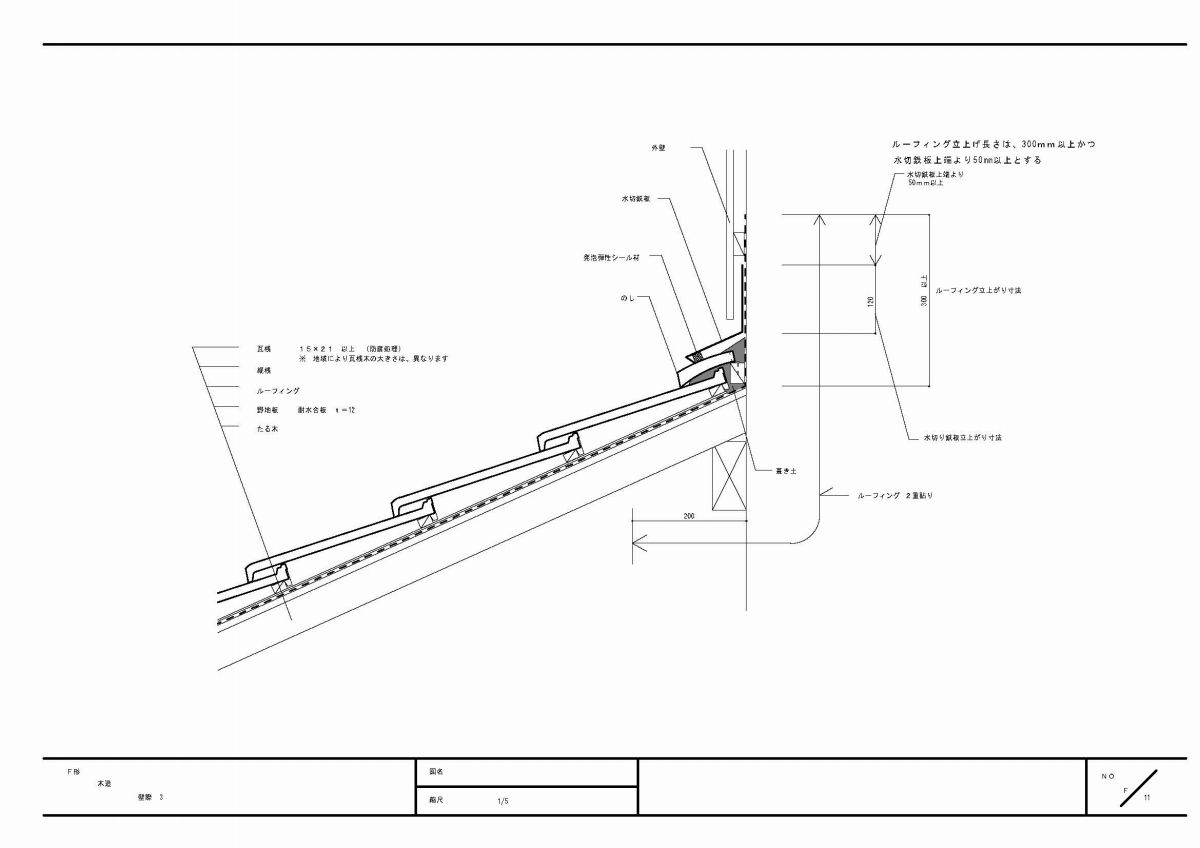

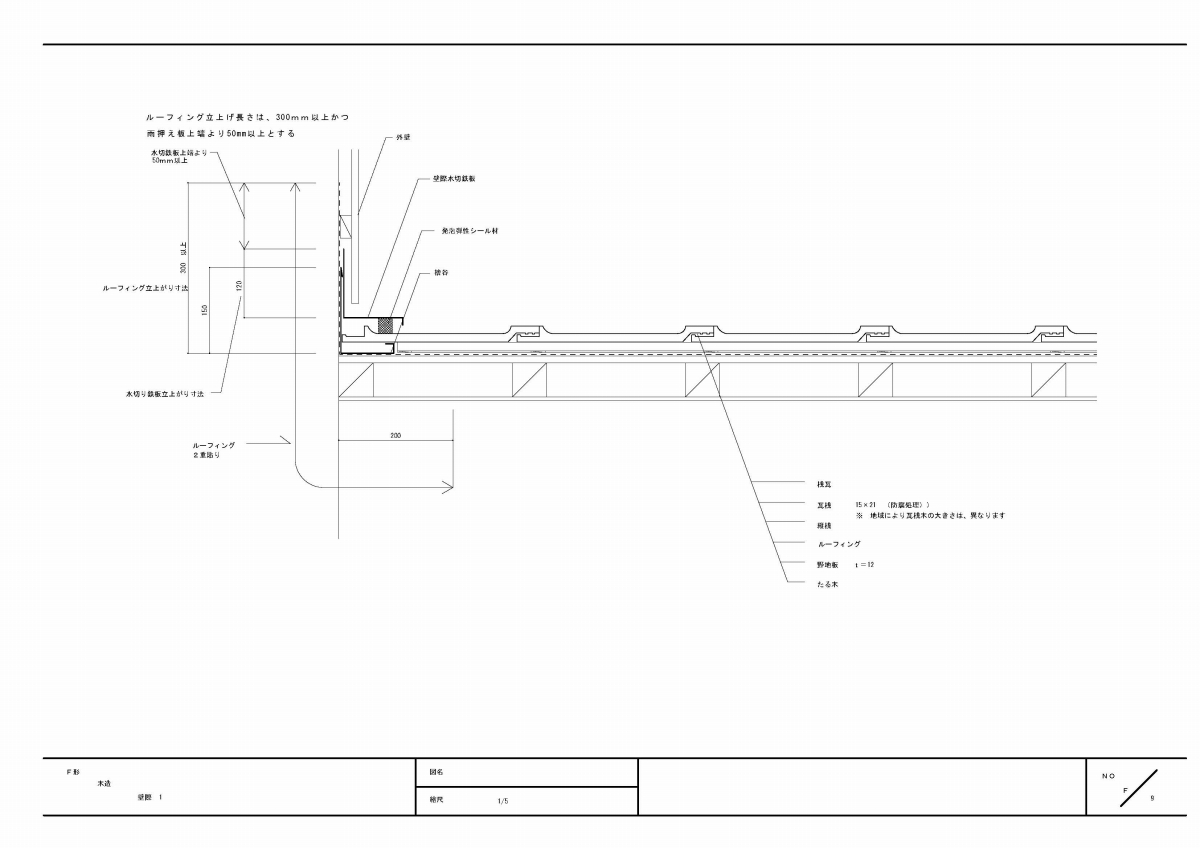

左一体袖5 DXF JWW JWK PDF   右一体袖6 DXF JWW JWK PDF   壁部1 DXF JWW JWK PDF
左一体袖5 右一体袖6 壁部1
壁部2 DXF JWW JWK PDF   壁部3 DXF JWW JWK PDF   壁部4 DXF JWW JWK PDF
壁部2 壁部3 壁部4

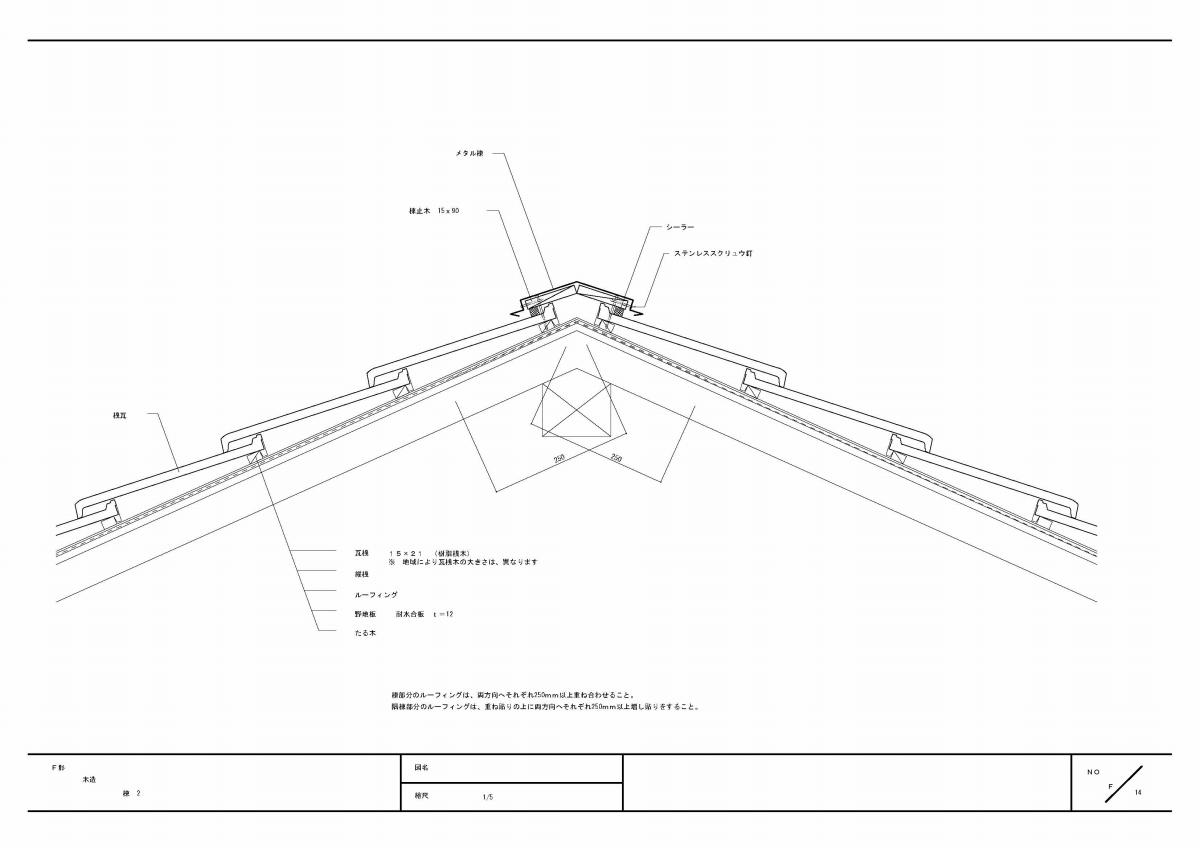

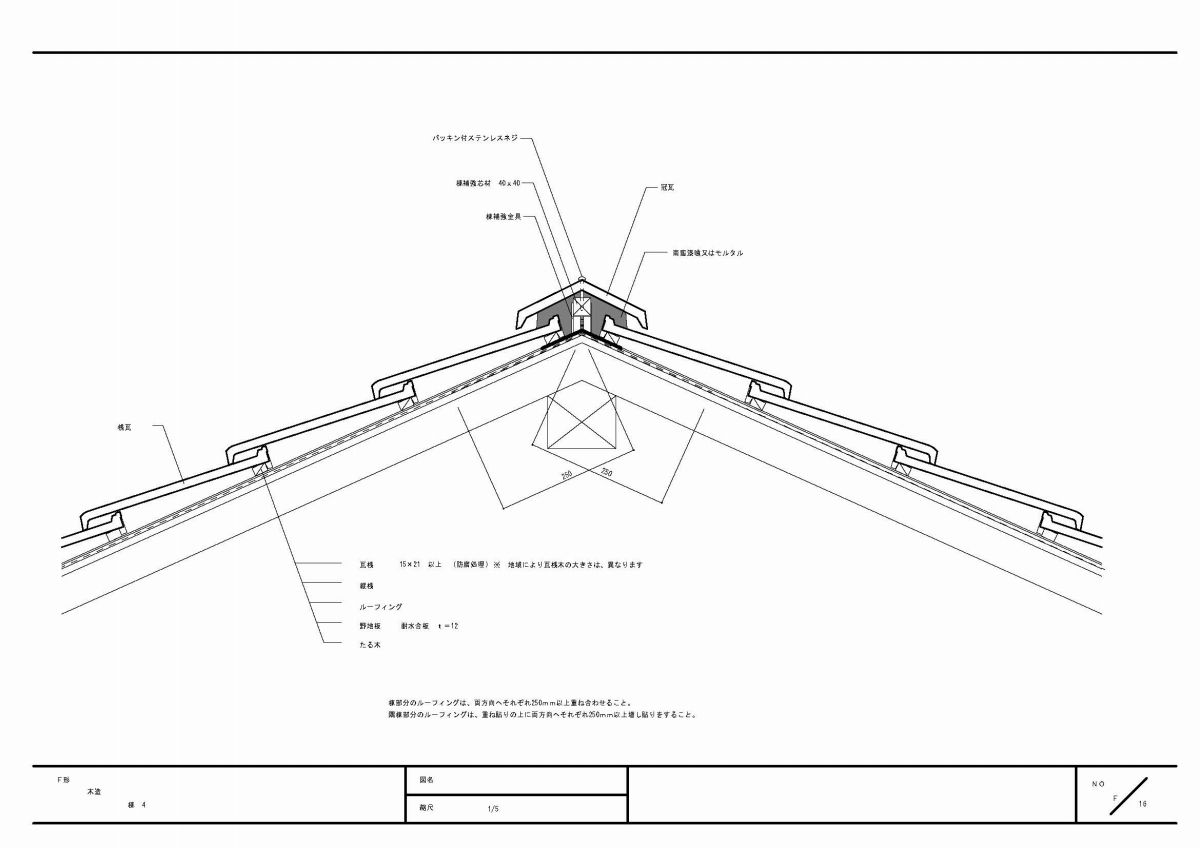

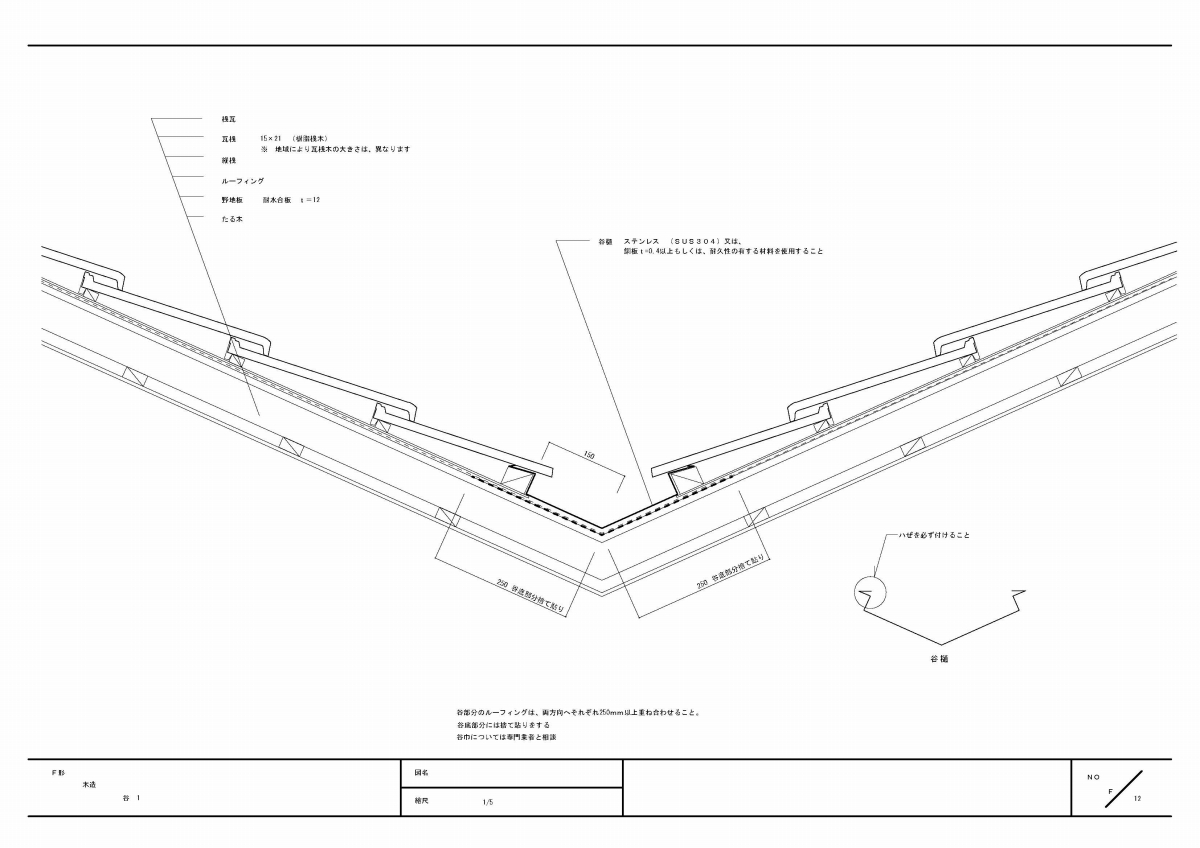

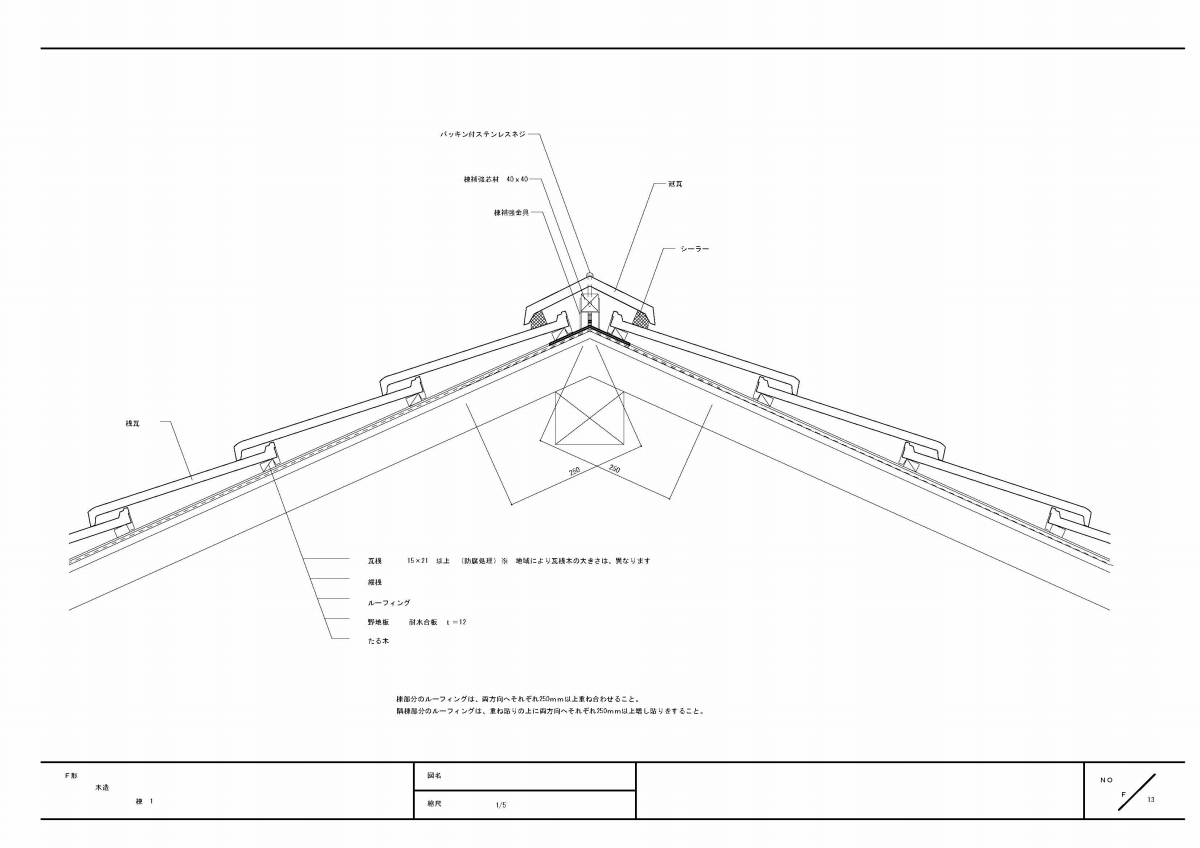

谷部 DXF JWW JWK PDF   棟部1 DXF JWW JWK PDF   棟部2 DXF JWW JWK PDF
谷部 棟部1 棟部2
棟部3 DXF JWW JWK PDF   片流れ DXF JWW JWK PDF
棟部2 片流れ



DXF DXFファイルのダウンロード JWW JWWファイルのダウンロード JWK JWKファイルのダウンロード PDF PDFファイルのダウンロード
【注】 リンクボタンをクリックしてもダウンロードが出来ない場合は、 ボタン上でマウスを右クリックし、《対象をファイルに保存 》 を選択して下さい。
その際、IE(インターネットエクスプローラー)で、保存するファイル名に拡張子が無い場合、該当の拡張子を追記して保存してください。
例えば保存するファイル名が[ jw11 ](またはjw11.htmなど)となっている場合、[ jw11.jww ]と拡張子『.jww』を追記して保存してください。
