S形−49A 瓦部分寸法

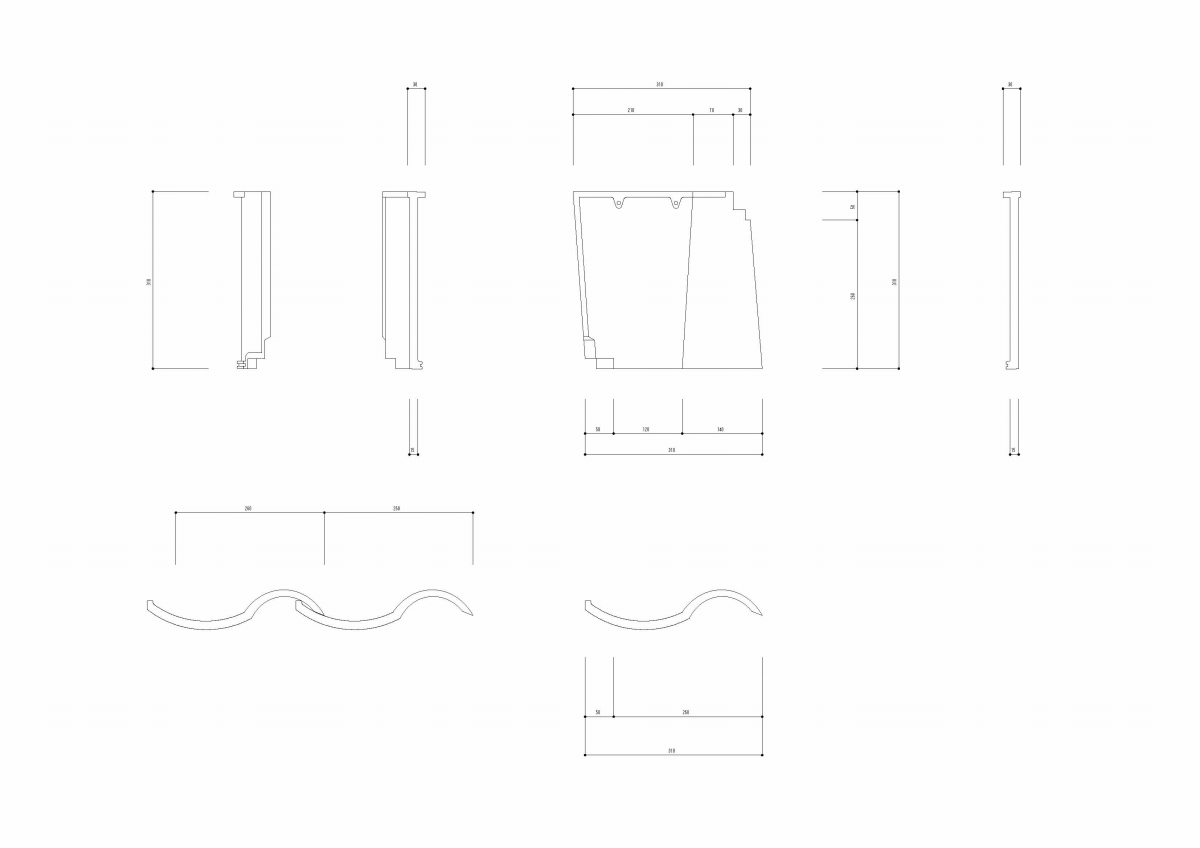

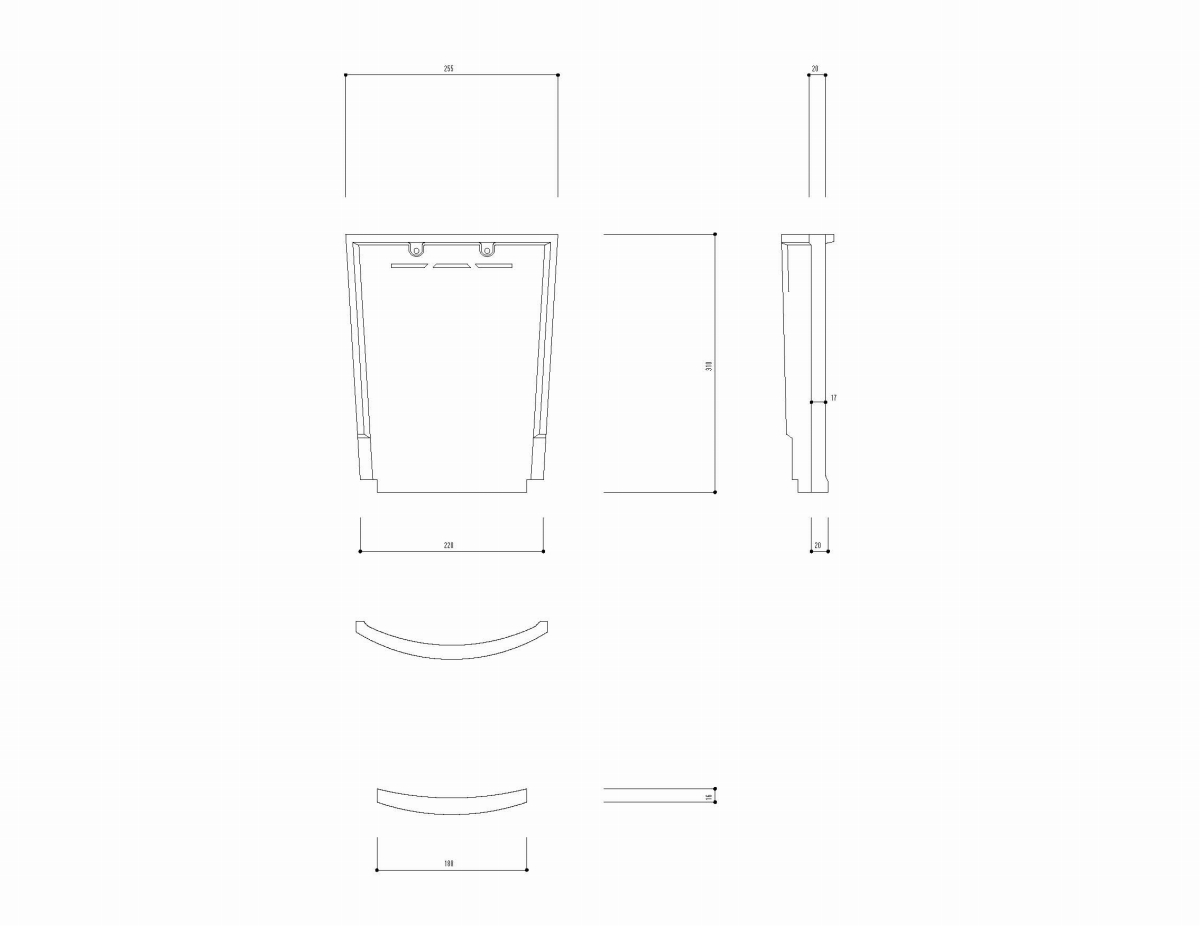

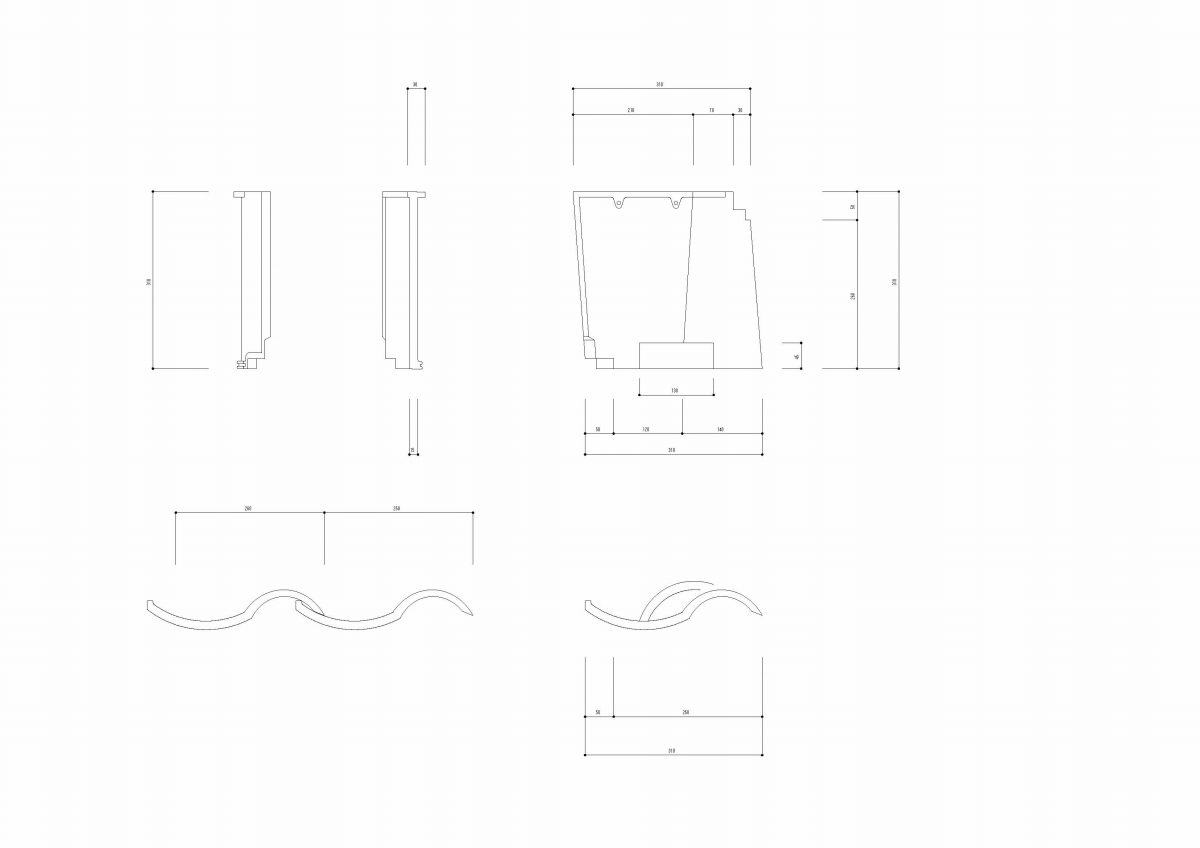

桟瓦 DXF JWW JWK PDF   雪止瓦 DXF JWW JWK PDF   半瓦 DXF JWW JWK PDF
桟瓦 雪止瓦 半瓦

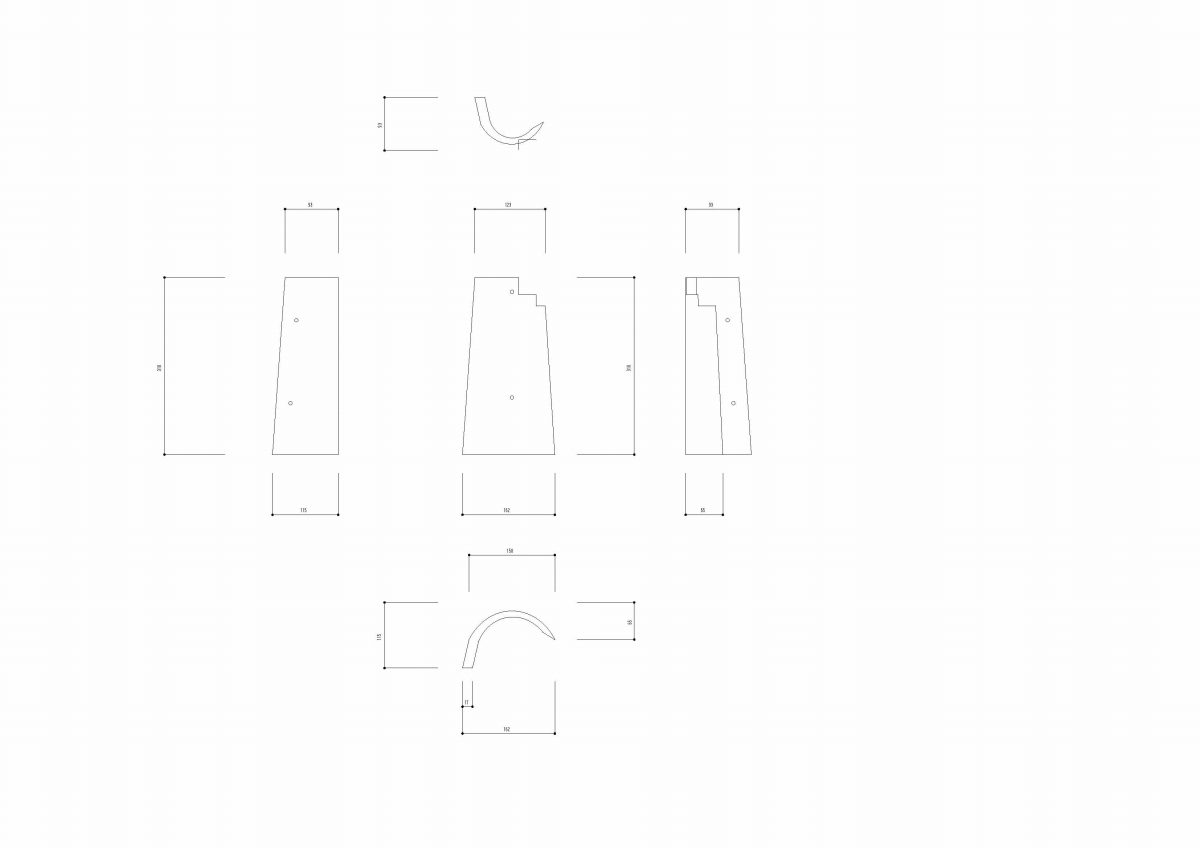

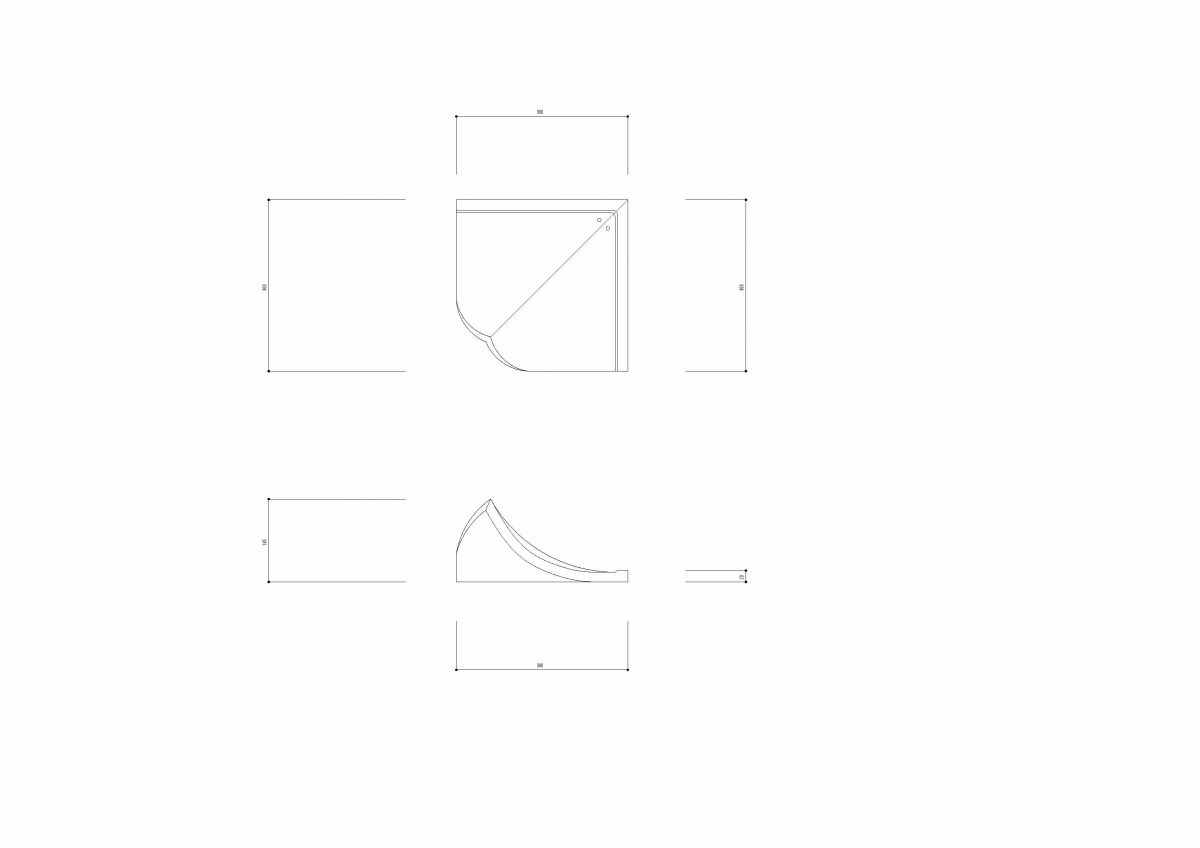

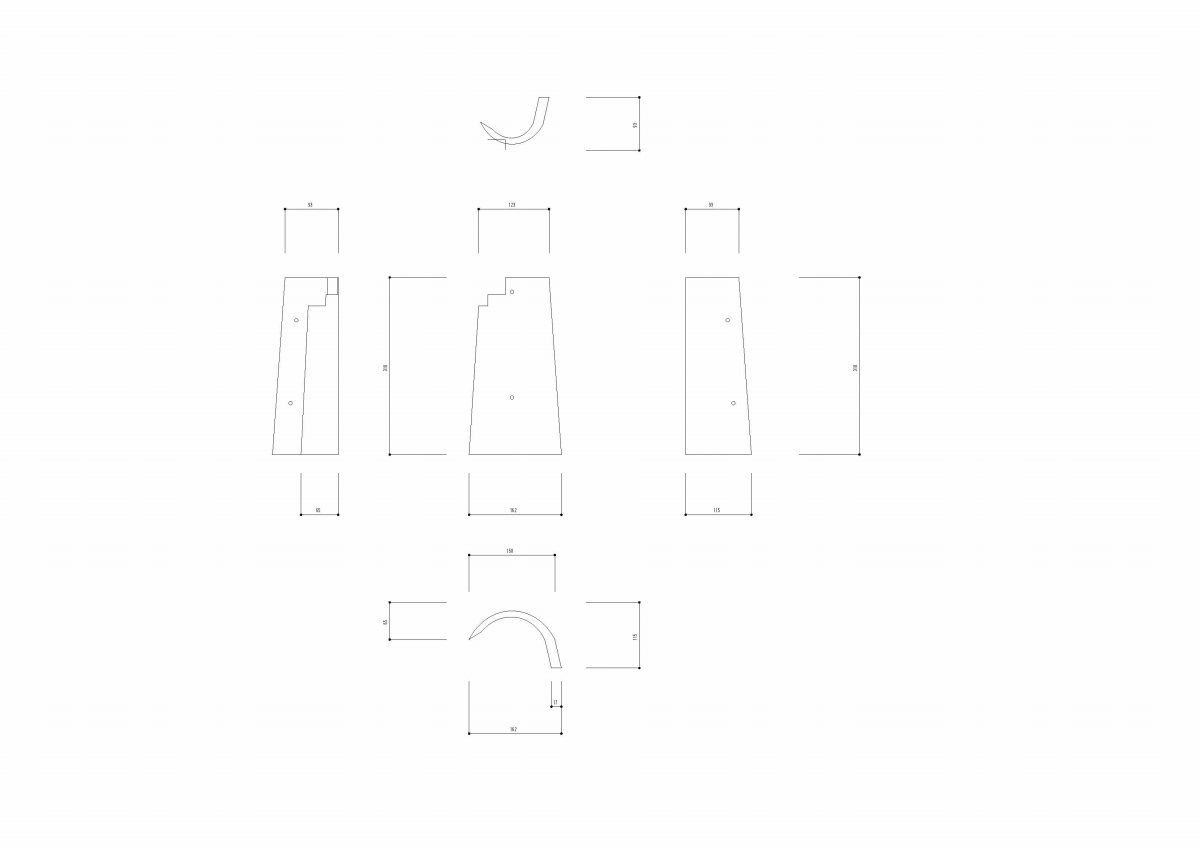

袖瓦−右 DXF JWW JWK PDF   袖瓦−左 DXF JWW JWK PDF   トンビ DXF JWW JWK PDF
袖瓦−右 袖瓦−左 トンビ

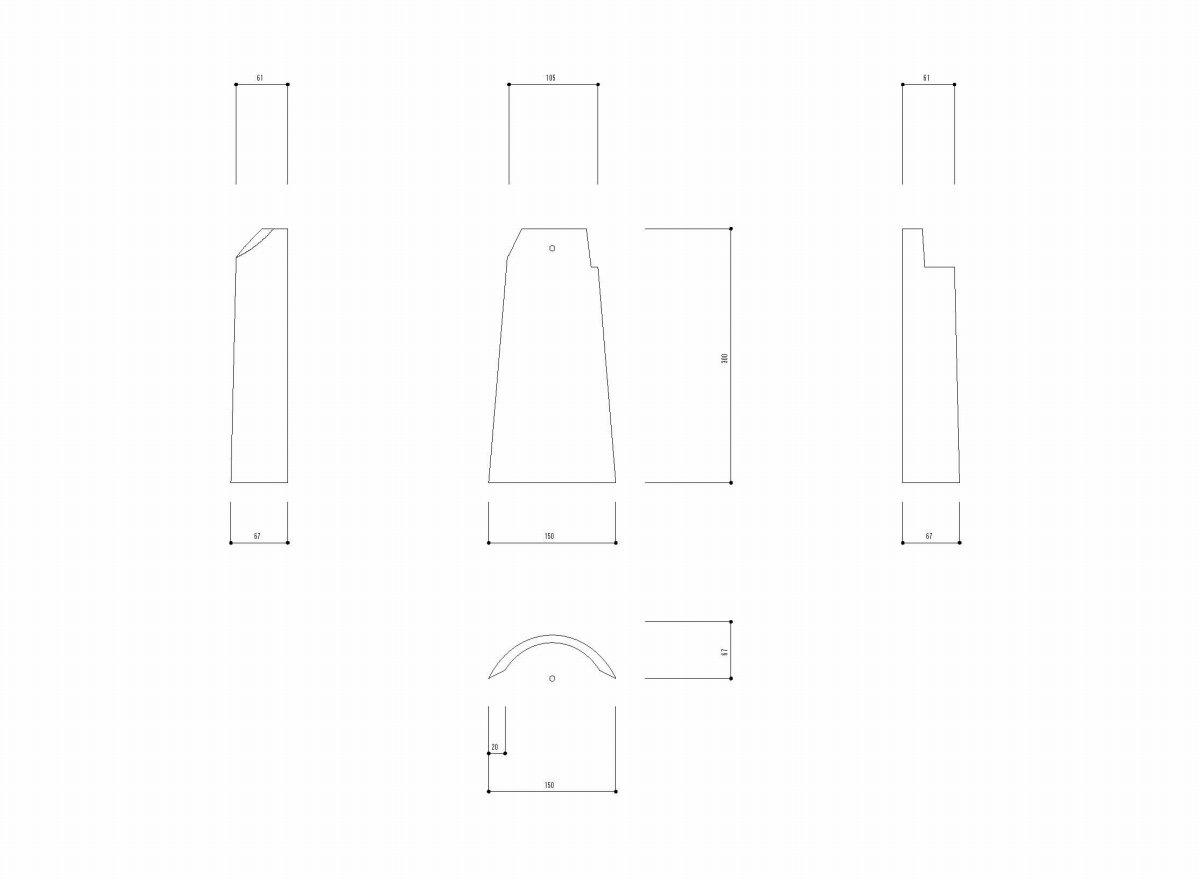

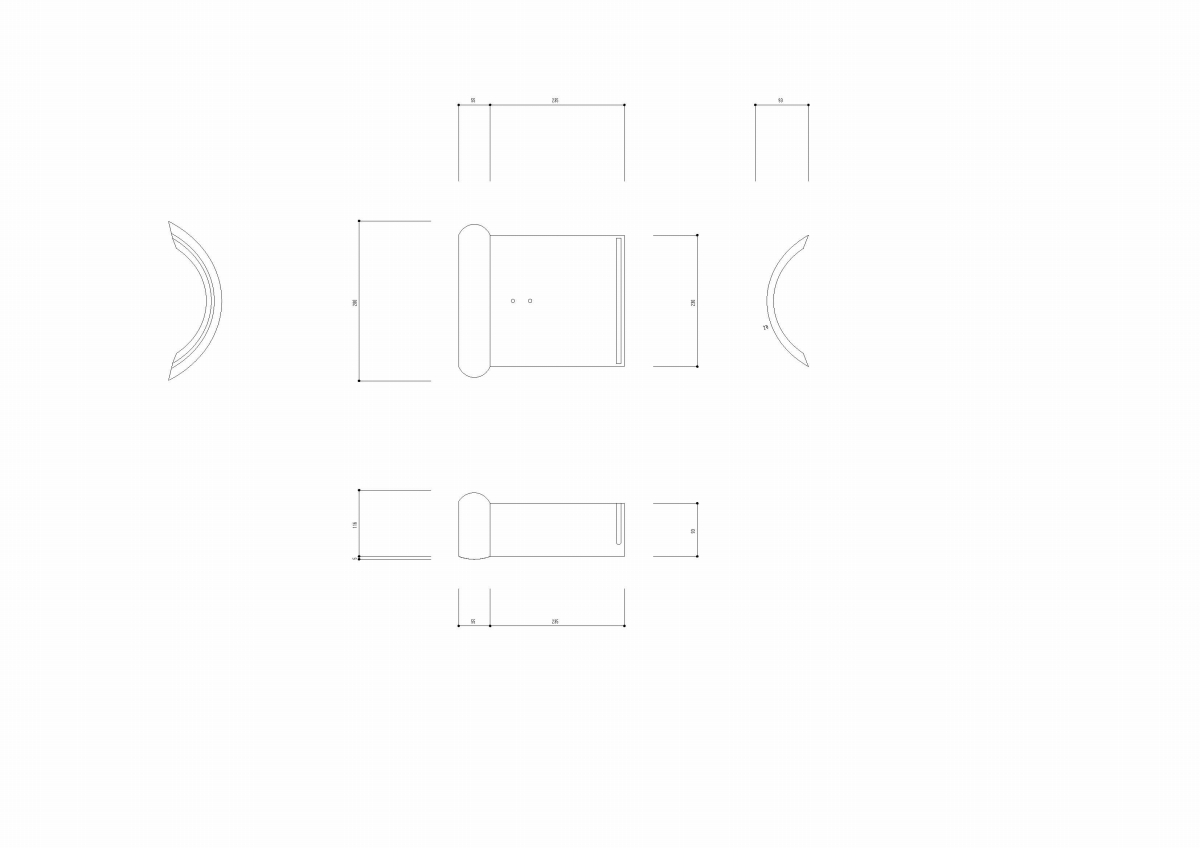

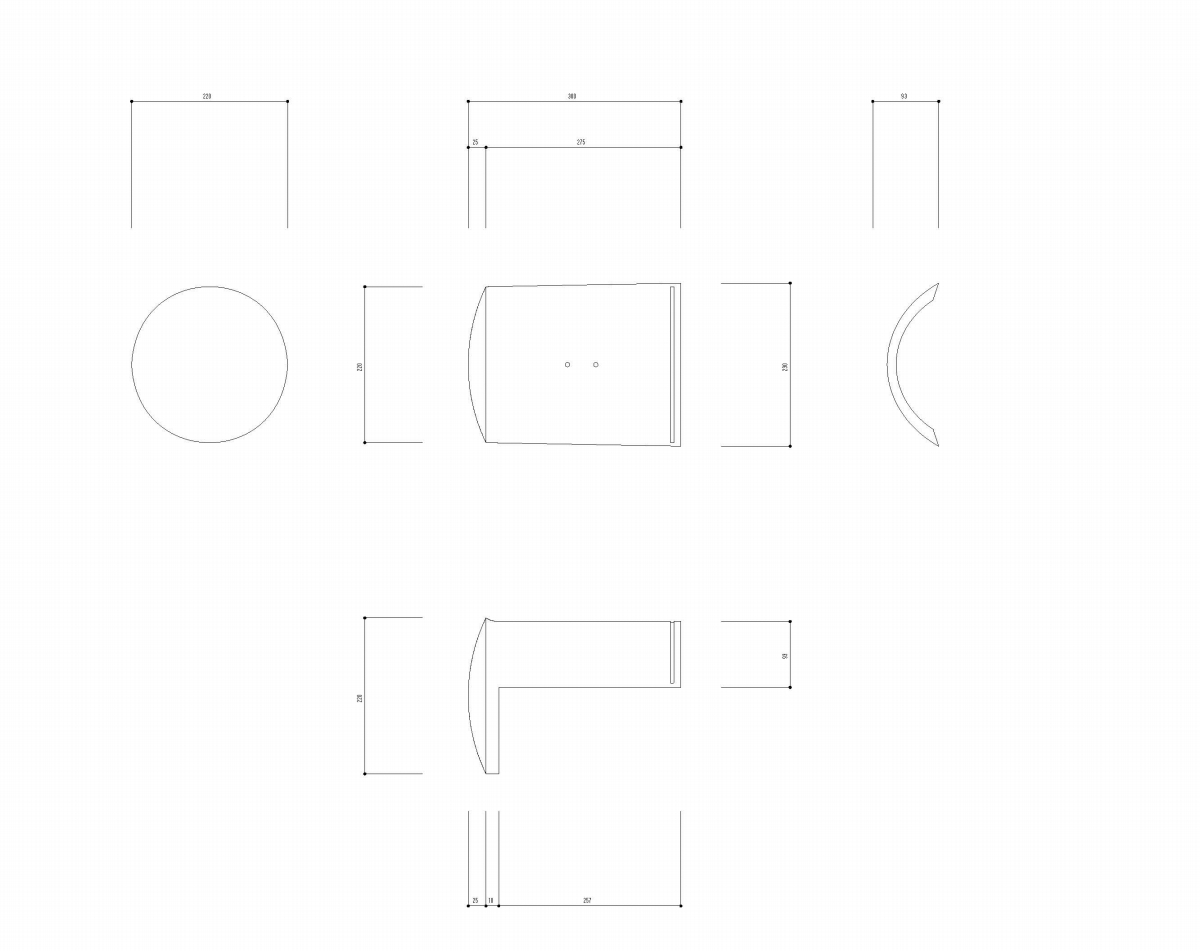

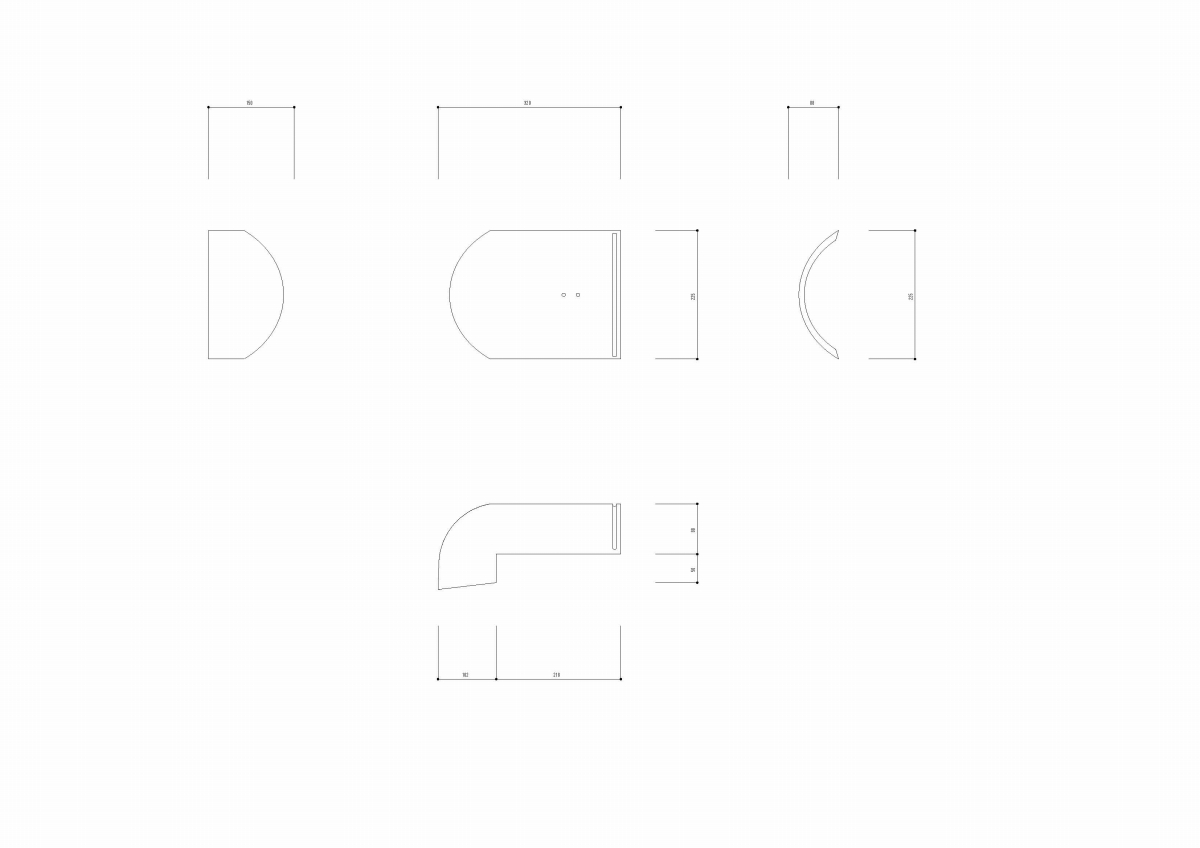

トンビ丸 DXF JWW JWK PDF   7寸丸 DXF JWW JWK PDF   7寸丸止め DXF JWW JWK PDF
トンビ丸 7寸丸 7寸丸止め

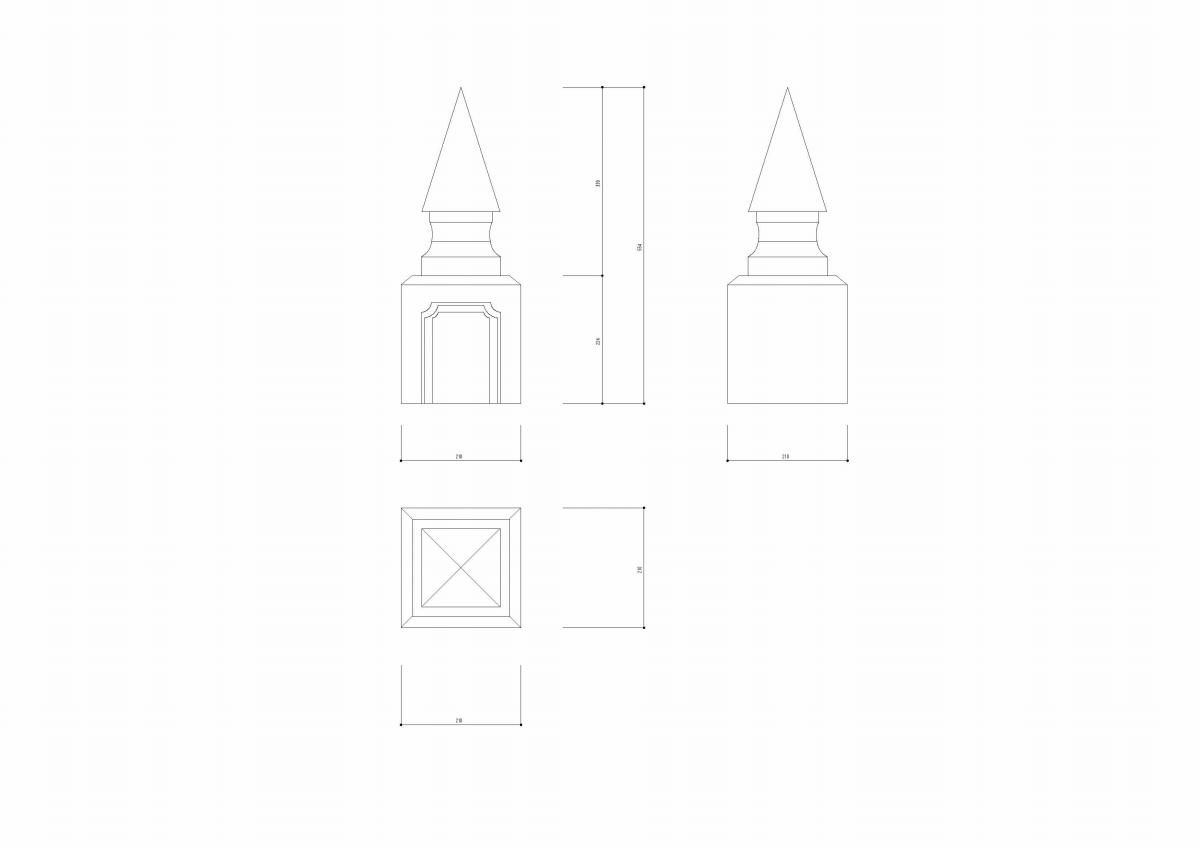

7寸カッポン DXF JWW JWK PDF   立物 DXF JWW JWK PDF
7寸カッポン 立物



DXF DXFファイルのダウンロード JWW JWWファイルのダウンロード JWK JWKファイルのダウンロード PDF PDFファイルのダウンロード
【注】 リンクボタンをクリックしてもダウンロードが出来ない場合は、 ボタン上でマウスを右クリックし、《対象をファイルに保存 》 を選択して下さい。
その際、IE(インターネットエクスプローラー)で、保存するファイル名に拡張子が無い場合、該当の拡張子を追記して保存してください。
例えば保存するファイル名が[ jw11 ](またはjw11.htmなど)となっている場合、[ jw11.jww ]と拡張子『.jww』を追記して保存してください。
